Hoje, falaremos porquê os marcadores de tubulações são tão úteis, a regra ABNT que rege a padronização em tubulações, cores e ribbons disponíveis na Teclabel para sua confecção e como é feita a sua impressão.

PORQUE É IMPORTANTE UTILIZAR MARCADORES DE TUBULAÇÕES?

Se você imaginou que segurança é o primeiro aspecto pelo qual os marcadores de tubulações são aplicados, você acertou. Os marcadores de tubulações evitam acidentes de trabalho.

Vamos citar um exemplo simples: Em uma indústria, onde geralmente os ambientes são fechados, há uma tubulação que não está devidamente identificada com marcadores de tubulações e que há um vazamento ocorrendo. Em seu interior, há um líquido altamente inflamável. Imagina o tamanho do acidente que pode ocorrer caso algum gerador de faísca esteja próximo? Altas temperaturas (comum nesses locais) e a quantidade de material vazado também podem contribuir para um acidente.

Ambientes com muitos produtos químicos, tóxicos, corrosivos, gases, entre outros em locais fechados é imprescindível a aplicação de marcadores de tubulações.

A NBR 6493

Desde outubro de 1994 existe a NBR 6493, que inclui o emprego de cores em tubulações.

Seu objetivo, de acordo com sua ficha técnica, é:

1.1 Esta Norma fixa as condições exigíveis para o emprego de cores na identificação de tubulações para a canalização de fluidos e material fragmentado ou condutores elétricos, com a finalidade de facilitar a identificação e evitar acidentes.

1.2 Esta Norma aplica-se à identificação de tubulações de maneira geral, podendo ser complementada por normas específicas, indicadas pela necessidade de determinadas atividades.

O emprego das cores é dividido da seguinte forma:

São adotadas as seguintes cores básicas na pintura das tubulações, aplicadas em toda a sua extensão, ou na seção média das faixas, quando divididas conforme o estabelecido em 4.2.2:

a) alaranjado-segurança:

– Produtos químicos não gasosos;

b) amarelo-segurança:

– Gases não liquefeitos;

c) azul-segurança:

– Ar comprimido;

d) branco:

– Vapor;

e) cinza-claro:

– Vácuo;

f) cinza-escuro:

– Eletroduto;

g) cor-de-alumínio:

– Gases liquefeitos, inflamáveis e combustíveis de baixa viscosidade (por exemplo: óleo Diesel,

gasolina, querosene, óleo lubrificante, solventes);

h) marrom-canalização:

– Materiais fragmentados (minérios), petróleo bruto;

i) preto:

– Inflamáveis e combustíveis de alta viscosidade (por exemplo: óleo combustível, asfalto, alcatrão, piche);

j) verde-emblema:

– Água, exceto a destinada a combater incêndio;

l) vermelho-segurança:

– Água e outras substâncias destinadas a combater incêndio.

VINIS ADESIVOS E RIBBONS PARA IMPRESSÃO DE MARCADORES DE TUBULAÇÕES

De acordo com a representação de cores para respectivos materiais que acabamos de ver acima, você cria seus marcadores de tubulações!

Por exemplo: Em uma tubulação que passa água de incêndio, representada pelo vermelho, você poderá utilizar o vinil adesivo nesta mesma cor, aplicando os dados em outra cor para alto contraste, como a cor branca.

O material utilizado para a impressão dos marcadores de tubulação são vinil adesivo e ribbon, que faz o papel de ‘’tinta’’ em impressoras térmicas, tipo de impressão ideal para alta fixação e durabilidade de materiais adesivos.

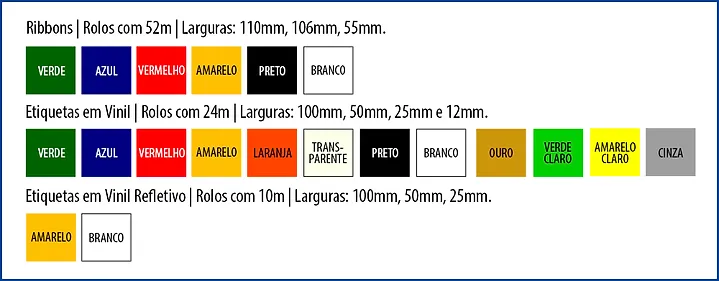

A Teclabel oferece vinil e ribbon para você criar seus marcadores de tubulações! São 11 cores de vinil adesivo para contrastar com 6 cores de ribbons.

CONTE COM A TECLABEL PARA O FORNECIMENTO DE MARCADORES DE TUBULAÇÕES!

Além de oferecer o vinil adesivo e o ribbon, nossa equipe técnica oferece treinamento e suporte para configuração de impressora e software de criação dos marcadores de tubulações!
